PLLA 微球膜乳化小试案例：乳液形态、固化结果与粒径检测

在 PLGA、PLLA 等可降解聚合物微球研发中，粒径分布、成球形态和工艺重复性通常是前期验证阶段需要重点关注的问题。膜乳化技术可以通过微孔膜形成相对均一的乳滴，为后续固化成球、粒径调控和工艺优化提供基础。

本文分享一组 PLLA 样品的膜乳化小试结果，包括乳液显微镜观察、固化后显微镜观察和粒径检测数据。该案例仅代表本次样品体系和测试条件下的结果，可作为类似微球项目早期验证的参考。

一、项目背景

本次测试样品为 PLLA 相关体系，测试目标是通过膜乳化方式进行前期小试验证，观察样品在乳化阶段是否能够形成较稳定的乳滴，并进一步观察固化后的微球形态和粒径分布情况。

对于 PLLA/PLGA 微球项目而言，前期小试通常需要重点确认以下问题：

1. 物料体系是否适合通过膜乳化方式形成乳滴；

2. 乳滴形态是否相对完整，是否存在明显团聚或破乳现象；

3. 固化后微球是否能保持较好的圆整度；

4. 粒径分布是否具备进一步优化基础；

5. 后续是否需要调整膜孔径、压力、流速、乳化剂体系或固化方式。

二、测试内容

本次案例主要观察三个方面：

1. 乳液显微镜形态
   用于观察膜乳化后乳滴的形成情况和分散状态。

2. 固化后显微镜形态
   用于观察乳滴固化后是否形成相对完整的微球结构。

3. 粒径检测结果
   用于进一步判断样品粒径范围、分布集中程度和后续优化方向。

三、乳液显微镜观察结果

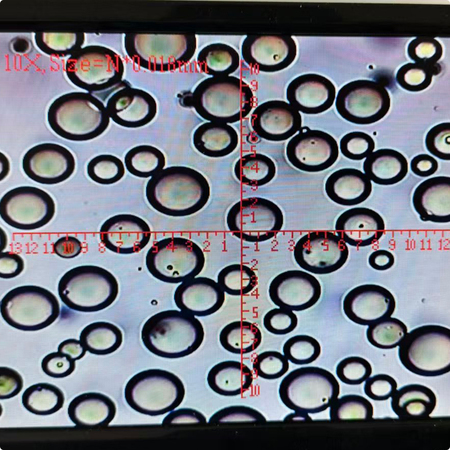

【图1、乳液显微镜图片】

从乳液显微镜图片可以看到，样品在膜乳化后形成了较多圆形乳滴。不同乳滴之间存在一定粒径差异，但整体可以观察到比较明确的液滴边界，说明该体系在本次条件下具备形成分散乳滴的基础。

在 PLLA 微球制备中，乳液阶段的状态会直接影响后续固化成球结果。如果乳滴阶段已经出现严重团聚、拖尾、破乳或形态不稳定，后续固化后往往更容易出现粒径分布变宽、形貌不规则或批间重复性差等问题。

本次乳液观察结果说明，该样品体系具备进一步做固化观察和粒径检测的基础。

四、固化后显微镜观察结果

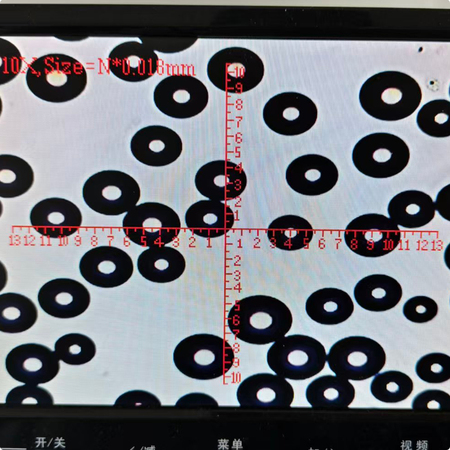

【图片 2：固化后显微镜图片】

从固化后的显微镜图片可以看到，样品固化后形成了较多圆形颗粒。颗粒边界较清晰，整体呈微球形态，说明该体系在本次膜乳化小试条件下具备成球可行性。

需要注意的是，固化后显微镜图片只能作为形貌观察依据之一，不能单独判断最终工艺是否已经优化完成。对于微球项目而言，还需要结合粒径检测、重复批次、包封率、释放曲线、残留溶剂、收率和放大稳定性等指标综合判断。

五、粒径检测结果

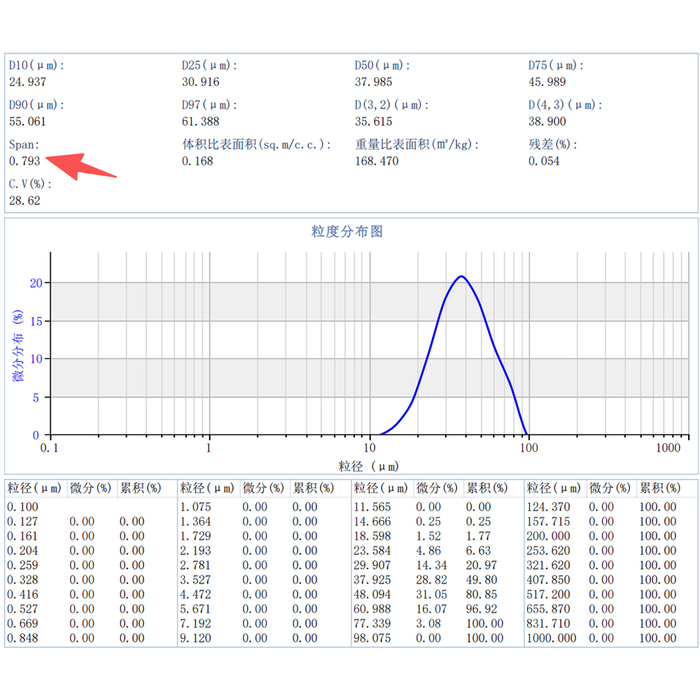

本次粒径检测报告中显示的部分数据如下：

从检测结果看，本次样品的 D50 约为 37.985 μm，D10 至 D90 的范围约为 24.937–55.061 μm。Span 为 0.793，说明在本次测试条件下，粒径分布具有一定集中性，但仍有继续优化的空间。对于 PLLA/PLGA 微球项目来说，粒径结果通常会受到多个因素影响，包括：

1. 膜孔径；

2. 分散相黏度；

3. 连续相组成；

4. 乳化剂或稳定剂体系；

5. 膜乳化压力；

6. 连续相流速；

7. 固化方式；

8. 溶剂扩散或挥发过程；

9. 后处理与收集方式。

因此，膜孔径并不是唯一决定因素。实际项目中，通常需要结合目标粒径范围和物料体系，通过小试逐步筛选合适的膜孔径和工艺参数。

六、本次小试的初步判断

结合乳液显微镜、固化后显微镜和粒径检测结果，本次 PLLA 样品具备膜乳化小试验证基础。

从结果上看：

1. 乳液阶段可以形成相对清晰的圆形液滴；

2. 固化后可以观察到较多圆形微球结构；

3. 粒径检测结果显示 D50 约为 38 μm；

4. 粒径分布具备进一步优化基础；

5. 后续可围绕膜孔径、乳化压力、连续相流速和固化条件继续调整。

这说明膜乳化方式可以作为该类 PLLA 微球项目早期工艺筛选的一种可选路径。

七、后续优化方向

如果客户希望进一步优化该类 PLLA 微球体系，通常可以从以下方向继续推进：

1. 调整膜孔径

目标粒径不同，对膜孔径的选择也不同。实际粒径通常不等于膜孔径本身，而是受到物料体系、压力、流速和固化方式共同影响。

2. 优化分散相与连续相体系

PLLA 溶液黏度、溶剂体系、连续相组成、乳化剂浓度等都会影响乳滴形成和稳定性。

3. 调整膜乳化压力和流速

压力过低可能导致乳滴形成效率较低；压力过高则可能造成液滴变形、分布变宽或体系不稳定。连续相流速也会影响液滴脱离和粒径分布。

4. 优化固化方式

固化过程中的溶剂扩散、挥发速度、搅拌条件和收集方式，都会影响最终微球形貌和粒径分布。

5. 进行重复批次验证

单次小试结果可以作为参考，但如果用于后续放大或工艺开发，还需要进行重复性验证。

八、适用项目参考

类似测试思路可用于以下项目的前期验证：

1. PLLA 微球；

2. PLGA 微球；

3. 缓释微球；

4. 载药微球；

5. 材料微球；

6. 可降解聚合物微球；

7. 其他需要控制乳滴或微球粒径分布的研发项目。

不同物料体系的黏度、溶剂、乳化剂和固化方式差异较大，建议在正式设备选型或放大前，先结合目标粒径、样品量和工艺阶段进行小试判断。

九、结论

本次 PLLA 微球膜乳化小试结果显示，该样品体系在当前测试条件下可以形成较清晰的乳滴，并在固化后观察到圆形微球结构。粒径检测结果显示 D50 约为 37.985 μm，粒径分布具备进一步优化基础。

对于 PLLA/PLGA 微球项目而言，膜乳化小试的价值不在于一次测试直接确定最终工艺，而在于帮助研发人员初步判断物料体系是否适合膜乳化、目标粒径是否有调整空间，以及后续设备配置和工艺优化应该从哪些方向入手。

如果您正在进行 PLLA、PLGA 微球、缓释微球、纳米乳、脂质体或其他乳液体系研发，可以先提供应用方向、目标粒径、样品量、物料体系和当前工艺问题，我们可以根据基础信息初步判断适合的小试验证方式、膜孔径范围、膜组件形式和设备配置方向。
